کلیدهای مینیاتوری ( MCB )
کلیدهای مینیاتوری برای حفاظت تجهیزات در برابر جریانهای اتصال کوتاه و اضافه بار استفاده میشوند. این کلیدها نسبت به تحمل جریان نامی و اضافه بار حساس می‌باشند و با توجه به نوع آنها سرعت عکس العمل آنها متفاوت است.

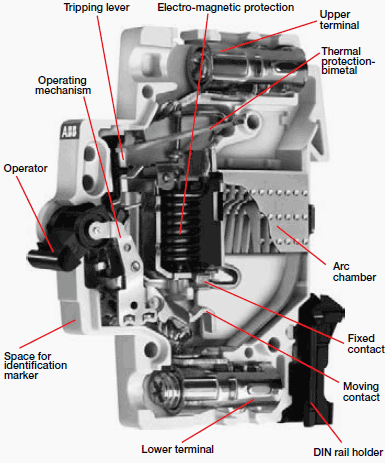

در طراحی کلیدهای مینیاتوری ( MCB ) از عملکرد حرارتی برای حفاظت در مقابل اضافه جریان و از عملکرد مغناطیسی به منظور حفاظت در مقابل اتصال کوتاه استفاده شده است.
mcb-construction-details
تیپ بندی کلیدهای مینیاتوری
عملکرد کلیدهای مینیاتوری بر اساس نوع کاربرد آنها به شرح زیر تعریف شده است .
کلید مینیاتوری تیپ B : این نوع فیوزها جهت بارهای استاتیک مانند روشنایی استفاده می شوند. به این فیوزها اصطلاحا تند کار میگویند زیرا در برابر جریانات اتصال کوتاه عکس العمل سریعی دارند.
کلید مینیاتوری تیپ C : این نوع فیوزها جهت بارهای موتوری با راه اندازی ساده استفداه می شوند. به این فیوزها اصطلاحا کند کار میگویند این نوع فیوزها جریانهای راه اندازی را تحمل میکنند.
کلید مینیاتوری تیپ D : این نوع فیوزها جهت بارهای خاص صنعتی و بارهایی که جریان راه اندازی آنها تا 20 برابر جریان نامی میباشد مورد استفاده قرار میگیرند .
کلید مینیاتوری تیپ K : این نوع فیوزها جهت بارهای ترانسفورماتوری استفاده میگردد و از لحاظ عملکرد بین نوع C و D می باشد.
کلید مینیاتوری تیپ Z : از این نوع فیوزها جهت بارهای با حساسیت بالا مانند بارهای الکترونیکی استفاده میگردد . عکس العمل این نوع فیوز در برابر تغییرات جریان بسیار بالا می باشد .

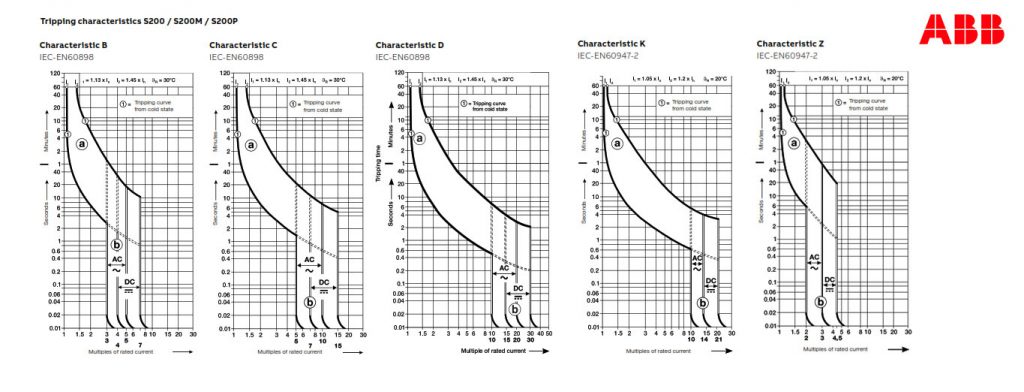

منحنی عملکرد
MCB tripping characteristic
رنج جریانی
کلیدهای مینیاتوری بسته به نوع کاربری آنها به گروه های مختلف توسط سازندگان تقسیم بندی میگردند. کلیدهای مینیاتوری ساخت شرکت ABB برای مصارف خانگی و صنعتی در جریانهای از 2 آمپر تا 125 آمپر تولید میگردد.
ساختار این کلیدها تک پل – دو پل – سه پل – چهار پل می باشد.
سطح اتصال کوتاه
کلیدهای مینیاتوری که توسط شرکت ABB تولید می گردد با سطح اتصال کوتاه از 4.5 کیلو آمپر تا 100 کیلو آمپرمی باشد .
سطح ولتاژ
کلیدهای مینیاتوری عموما برای سطح ولتاژ 230 و 400 ولت AC ویا 110 یا 125 ولت DC طراحی و ساخته میشوند . اما شرکت ABB نوعی مینیاتوری ساخته است که در هر دو ولتاژ کاربرد دارد .
این امر به مصرف کنندگان صنعتی کمک میکند تا انبار با تنوع کمتری برای پشتیبانی تهیه کنند.
کلید مینیاتوری تک پل موتوری 10 آمپر
ABB MCB – S201M – 1P – C10
این کلید ساخت شرکت ABB و از نوع کلید با منحنی قطع C بصورت تک پل می باشد و جهت حفاظت بارهای موتوری استفاده میگردد. این کلید علاوه بر عملکرد در سطح ولتاژ 250 ولت AC دارا عملکرد در ولتاژ 70 ولت DC نیز است.
