تستر محافظ جان

تستر محافظ جان

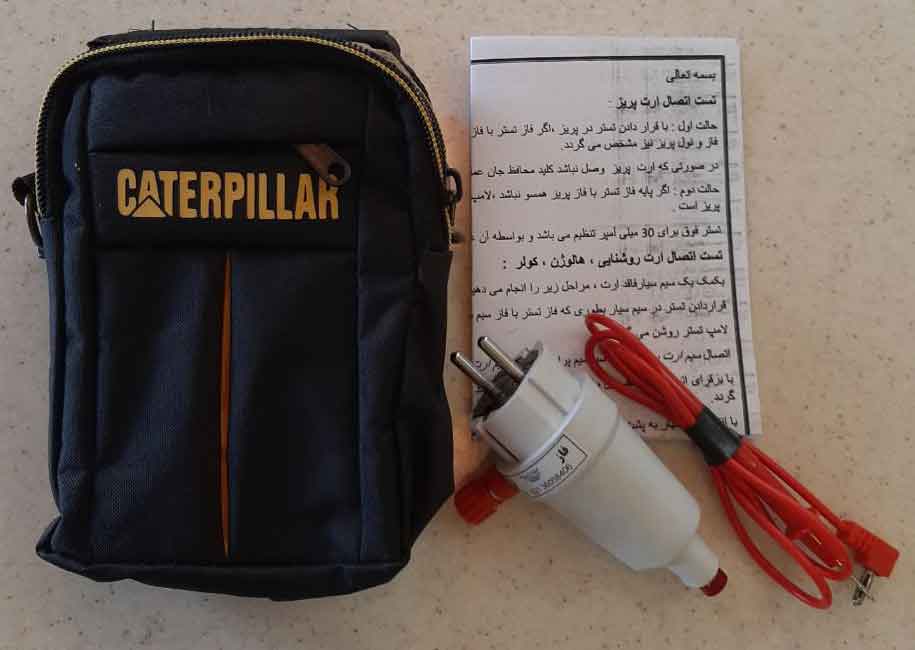

تستر محافظ جان یا RCCB tester  تجهیزی برای تست جریان نشتی در مدارات ساختمانی می باشد و در انواع مختلف طراحی و ساخته شده است .

تستری که در اینجا معرفی میگردد یک نمونه ساده طراحی و ساخته شده داخلی است به کمک آن میتوان تستهای زیر را انجام داد.

تست اتصال ارت پریز ها:

حالت اول : با قراردادن تستر در پریز ،اگر فاز تستر با فاز پریز همسو باشد ،کلید محافظ جان عمل می نماید.ضمنا عملکرد کلید نشتی جریان یا اصطلاحا محافظ جان نیز برسی می گردد.

حالت دوم: اگر پایه فاز تستر با فاز پریز همسو نباشد ، فقط لامپ انتهای تستر روشن می گردد و مشخص کننده برقدار بودن پریز است.

اگر در حالت اول محافظ جان عمل ننماید ،در صورتی که لامپ تستر روشن باشد ،اتصال ارت پریز برقرار نمی باشد .

برسی اتصال ارت روشنایی ها:

بکمک یک سیم سیار ساده که فقط فاز و نول داشته باشد مراحل زیر را انجام می دهید :

قراردادن تستر در سیم سیار بطوری که فاز تستر با فاز سیم سیار همسو باشد.

لامپ تستر روشن می گردد.

اتصال سیم ارت روشنایی به پایه ارت ،تسترکه در دوطرف ابتدای تستر می باشد.

در صورت وجود ارت ،محافظ جانی که در مسیر برق سیم سیار می باشد عمل می نماید.

تست اتصال هم بندی :

همانند روش تست اتصال ارت  روشنایی ،بوسیله یک تکه سیم که از یکطرف به فلز هم بند شده و طرف دیگر به پایه ارت، تستر وصل می گردد  می توان برقراری این اتصال را بررسی کرد.

اتصال ارت قاب هالوژن ها را نیز به این روش می توان بررسی کرد.

تست ارت کولر :

مطابق روش تست روشنایی سیم سیار را به پشت بام برده و سیم ارت کولر ها را به پایه ارت تستر وصل نمائید.کلید محافظ جان مسیر سیم سیار قطع می گردد.این محافظ جان می تواند از مشاعات باشد و یا از واحد های طبقه آخر.

بدین طریق با وصل مجدد کلید محافظ جان اتصال ارت کولر بعدی بررسی می گردد.

تست هم مسیربودن روشنایی و پریز ها:

تستر را در پریز قرار می دهید طوری که پایه فاز تستر در نول پریز باشد لذا فقط لامپ تستر روشن می گردد . روشنایی ها را روشن می کنید .

حال فیوز ها را یکی به یکی خاموش کرده ،در صورتی که لامپ تستر با لامپ روشنایی همزمان خاموش گردد مبین این است که برق روشنایی با برق پریز هم فیوز و هم مسیر می باشند.

نکته بسیار مهم 1: در برسی اتصال ارت کولر ها ،روشنایی ها، هالوژن ها ،هم بندی ها به هیچ وجه نیاز به برقرای برق وسایل فوق نمی باشد.

تستر فوق دارای گواهی ثبت اختراع می باشد.
